"Waarom produceert mijn lasersnijder bramen op de randen en dimensionale afwijkingen van meer dan 0,05 mm? Is dit een probleem met het transmissiesysteem?" "Hoe kan ik de trajectafwijking tijdens het snijden op hoge- snelheid oplossen en een opbrengst van meer dan 80% bereiken voor precisieonderdelen?" "Na het vervangen van de standaard kogelomloopspindels ging de snijnauwkeurigheid zelfs achteruit.-Wat is er misgegaan?" Als ingenieur met 12 jaar ervaring in het onderhoud en de upgrades van laserverwerkingsapparatuur, komen dergelijke vragen over het verbeteren van de nauwkeurigheid van de lasersnijder vaak voor bij precisieproductie en plaatwerk industrieën. Na het vervangen van de standaard kogelomloopspindels nam de snijprecisie feitelijk af.-Waar kwam het probleem vandaan?" Als ingenieur met twaalf jaar ervaring, gespecialiseerd in het onderhoud en de upgrades van laserverwerkingsapparatuur, vertegenwoordigen deze vragen over het verbeteren van de precisie van lasersnijmachines veelvoorkomende pijnpunten in precisieproductie, plaatbewerking en aanverwante industrieën. De snijprecisie van een lasersnijmachine is fundamenteel afhankelijk van de stabiliteit en nauwkeurigheid van het bewegingstransmissiesysteem. Als de "kerntransmissiecomponent" die de beweging van de snijkop aanstuurt, zijn de prestaties van een hoge-precisie De kogelomloopspindel bepaalt direct de positioneringsnauwkeurigheid van de laserfocus en de soepelheid van het bewegingstraject, wat uiteindelijk van invloed is op de kwaliteit van de randen en de maatnauwkeurigheid. Een fabriek voor precisieplaatmetaal kreeg ooit te maken met een partij behuizingen van hoge-precisieapparatuur die werden gesloopt vanwege grote positioneringsfouten van standaard kogelomloopspindels in hun lasersnijder, wat resulteerde in directe verliezen van 120.000 yuan ±0,05 mm tot ±0,01 mm en een verhoging van de doorlaatbaarheid van onderdelen van 78% naar 99,5%. In werkelijkheid 'vervangen' kogelomloopspindels met hoge precisie niet alleen standaardschroeven. In plaats daarvan komen hun inherente hoge-precisie-eigenschappen precies overeen met het bewegingssysteem van lasersnijmachines, waardoor de snijnauwkeurigheid in meerdere dimensies wordt verbeterd hoge-kogelomloopspindels verbeteren de nauwkeurigheid van lasersnijmachines-van werkingsprincipes en belangrijkste kenmerken tot selectie en implementatie, waarbij wordt verduidelijkt "waarom ze de prestaties verbeteren, waar verbeteringen optreden en hoe de juiste pasvorm wordt geselecteerd."
Stap 1: Praktische analyse in 5 stappen van hoeKogelomloopspindels met hoge-precisieVerbeter de nauwkeurigheid van lasersnijden
Definieer de kernlogica-Begrijp eerst de relatie tussen 'kogelomloopspindels met hoge- precisie' en 'lasersnijnauwkeurigheid'
Om nauwkeurig te begrijpen hoe hoge- precisie kogelomloopspindels de lasersnijnauwkeurigheid verbeteren, moeten we eerst de kernconcepten, evaluatiestatistieken voor lasersnijprecisie en hun fundamentele relatie verduidelijken:

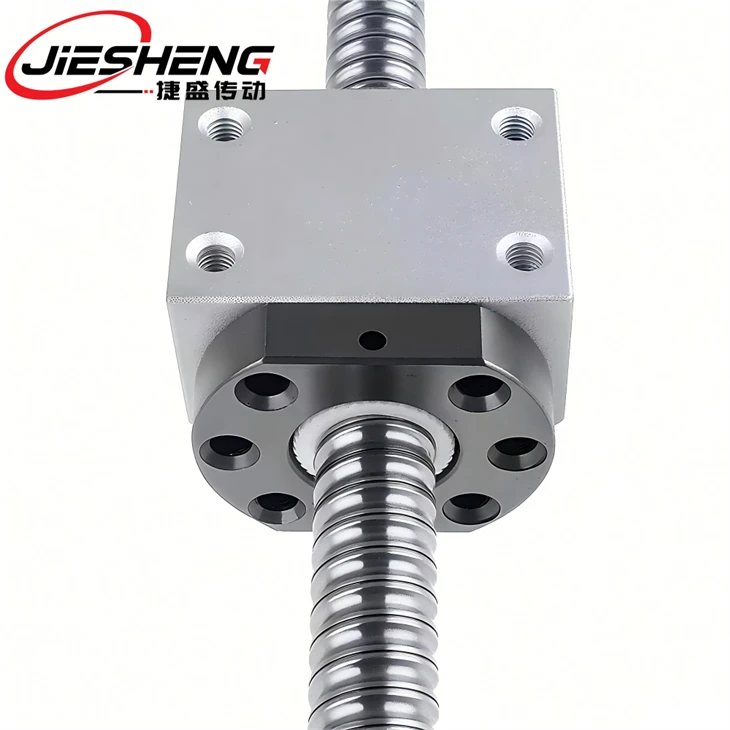

Een hoge-precieze kogelomloopspindel is een transmissiecomponent die een hoge- positioneringsnauwkeurigheid, herhaalbaarheid en geleidingsnauwkeurigheid garandeert. Het brengt kracht over en zet rotatiebeweging om in lineaire beweging door rollende wrijving tussen kogels, schroeven en moeren. De belangrijkste voordelen zijn onder meer: lage wrijvingscoëfficiënt, hoge positioneringsnauwkeurigheid, hoge stijfheid en soepele beweging, waardoor een nauwkeurige omzetting van de motorrotatie in lineaire beweging van de snijkop mogelijk is.
Kernevaluatiegegevens voor lasersnijprecisie:
Maatnauwkeurigheid:Afwijking tussen werkelijke onderdeelafmetingen en ontwerpspecificaties, waarbij minder dan of gelijk aan ±0,02 mm nodig is voor nauwkeurig snijden;
Herhaalbaarheidsnauwkeurigheid:Afwijking wanneer de snijkop herhaaldelijk naar dezelfde positie beweegt, waarvoor minder dan of gelijk aan ±0,01 mm nodig is;
Trajectnauwkeurigheid:Conformiteit tussen het snijpad en het ontworpen pad, waardoor "gekartelde randen" en "boogafwijking" worden voorkomen.
Stap 2: Kernverbeteringsmechanisme-Hoe hoog-precieze kogelomloopspindels de snijnauwkeurigheid in vier dimensies verbeteren
Hoge-kogelomloopspindels verbeteren de snijnauwkeurigheid, niet door een enkele dimensie, maar door het volledig optimaliseren van de bewegingscontrole van de lasersnijkop via vier mechanismen-"Precieze transmissie, soepele beweging, stijve ondersteuning en foutcompensatie"-waardoor de algehele snijprecisie wordt verhoogd:
Nauwkeurige leadcontrole zorgt voor maatnauwkeurigheid:
Kernprincipe:Kogelomloopspindels met hoge-precisie vertonen minimale geleidingsfouten, waarbij de motorrotatie nauwkeurig wordt omgezet in lineaire snijkopverplaatsing om maatafwijkingen veroorzaakt door geleidingsfouten te voorkomen.
Vergelijking met standaardschroeven:Standaard kogelomloopspindels hebben een aanzienlijke leadfout. Bij het snijden van grote onderdelen stapelen zich fouten op, wat leidt tot buitensporige maatafwijkingen.
Hoge herhaalpositioneringsnauwkeurigheid zorgt voor batchconsistentie:
Kernprincipe:Precisiebewerking zorgt voor minimale speling tussen de schroef en de moer, terwijl een voorspanningsstructuur axiale speling elimineert. Dit garandeert een positioneringsafwijking van minder dan of gelijk aan ±0,01 mm wanneer de snijkop meerdere keren naar dezelfde positie terugkeert.
Sleutelwaarde:Bij batchproductie bepaalt de nauwkeurigheid van de herhaalde positionering direct de productconsistentie, waardoor batchafval als gevolg van individuele afwijkingen wordt voorkomen.
Stap 3: Belangrijkste technische kenmerken-Wat vormt de "precisiekern" van hoge-precisie kogelomloopspindels
De aanzienlijke verbetering in lasersnijprecisie die wordt bereikt door -precieze kogelomloopspindels komt voort uit vier technische kernkenmerken, die de fundamentele basis vormen voor transmissienauwkeurigheid:
Ultra-Hoge leadnauwkeurigheid:
Precisiekwaliteit:Lasersnijmachines maken doorgaans gebruik van hoge-precieze kogelomloopspindels van C7-- en C5-kwaliteit, met strenge controle op de geleidingsfouten;
Prestatieproces:Precisieslijpen (nauwkeurigheid tot 0,001 mm) zorgt voor een uniforme spoed door de draadafmetingen, geometrie en positionering nauwkeurig te bewerken;
Waarde voor snijnauwkeurigheid:De precisie van de lead bepaalt rechtstreeks de maatnauwkeurigheid, waardoor cumulatieve fouten worden voorkomen,-vooral cruciaal bij het snijden van grote- onderdelen.
Precisie-voorspanningsstructuur:
Methoden vooraf laden:Lasersnijmachines maken gewoonlijk gebruik van twee voorbelastingsmethoden:-voorspanning met dubbele moerafstandhouder en voorspanning met dubbele moerdraad. De voorspankracht wordt uitgeoefend door de moerafstand aan te passen om axiale speling te elimineren.
Vereisten voorladen:Stel de voorspanning op de juiste manier in op basis van de snijbelasting, doorgaans 10%-20% van de nominale dynamische belasting. Dit elimineert speling en voorkomt overmatige voorspanning, waardoor de wrijving toeneemt en de levensduur wordt verkort.
Waarde voor snijnauwkeurigheid:De voorbelastingsstructuur zorgt voor een spelingsvrije-overdracht van de beweging van de snijkop, waardoor positioneringsvertraging en trajectafwijkingen als gevolg van speling worden voorkomen.
Stap 4: Veelvoorkomende nauwkeurigheidsproblemen en probleemoplossing - Snelle oplossing met hoge precisie
Bij lasersnijmachines die zijn uitgerust met zeer-precieze kogelomloopspindels, is de verminderde snijnauwkeurigheid doorgaans het gevolg van installatieafwijkingen, tekortkomingen in het onderhoud of problemen met de systeemcompatibiliteit. Hieronder vindt u veel-veel voorkomende problemen en methoden voor probleemoplossing:
Dimensionale afwijking die de toleranties overschrijdt:
Kernoorzaken:Geaccumuleerde leadfout, verloren pitchcompensatieparameters, afwijking in de rechtheid van de installatie, onvoldoende voorspanning;
Probleemoplossingsproces:Gebruik eerst een laserinterferometer om leadfouten te detecteren. Als de afwijkingen de tolerantie overschrijden, kunt u de pitchfoutcompensatie opnieuw kalibreren via het CNC-systeem. Inspecteer vervolgens de voorbelastingsstatus en stel deze opnieuw af als deze onvoldoende is. Kalibreer ten slotte de rechtheid van de installatie; Als de afwijkingen buitensporig blijven, installeer dan de componenten opnieuw.
Schokken in het bewegingstraject:
Kernoorzaken:Onvoldoende smering, wat leidt tot verhoogde wrijving, kogelslijtage, overdracht van motortrillingen, beschadigde steunlagers;
Probleemoplossingsproces:Inspecteer eerst de toestand van het vet; vervangen indien onvoldoende of verslechterd. Demonteer vervolgens om de slijtage van kogel- en draadgroeven te controleren; vervang onderdelen als deze versleten zijn. Controleer ten slotte de concentriciteit van de -schroefverbinding van de motor; pas de flexibele koppeling aan als er sprake is van een significante afwijking.
Verminderde herhaalbaarheidsnauwkeurigheid:
Kernoorzaken:Verlies van voorspanning, grotere interne moerspeling, slijtage van steunlagers;
Procedure voor probleemoplossing:Measure axial play. If >0,001 mm, voorspanning opnieuw afstellen. Als dit niet effectief is, controleer dan de interne moerspeling en de toestand van de steunlagers. Vervang door OEM-onderdelen als deze beschadigd zijn.
Hoge-snijnauwkeurigheidsafwijking:
Kernoorzaken:Thermische vervorming van de schroef als gevolg van hoge- bedrijfshitte, hoge- temperatuurstoringen van het smeervet, overmatige voorspanning die wrijvingswarmte veroorzaakt;
Probleemoplossingsproces:Controleer de schroeftemperatuur tijdens werking op hoge- snelheid. Als dit overmatig is, installeer dan apparaten voor warmteafvoer; vervangen door hoog-temperatuurbestendig smeervet; verminder de voorspanning op passende wijze (binnen toegestane limieten).
Stap 5: Upgrades en kostenoptimalisatie-Evenwicht tussen precisie en investering, beter dan duur kiezen
Voor bestaande lasersnijders moet u bij het upgraden naar -precieze kogelomloopspindels om de snijnauwkeurigheid te verbeteren een evenwicht vinden tussen precisie-eisen en kosteninvesteringen. Kernoptimalisatiestrategieën omvatten:
Upgrade indien nodig, vermijd over-precisie:
Algemene plaatbewerking:U hoeft niet te upgraden naar C2-klasse; Een upgrade naar C7-kogelomloopspindels met hoge-precisie is voldoende, waardoor de kosten met 30%-40% worden verlaagd in vergelijking met C2-kwaliteit.
Precisiebewerking van onderdelen (snijnauwkeurigheid kleiner dan of gelijk aan ±0,02 mm):Upgrade nauwkeurig naar C7- of C2-kwaliteit en pas tegelijkertijd de pitchcompensatieparameters aan. Vermijd het upgraden van alleen de schroef zonder het systeem te optimaliseren, waardoor de vereiste nauwkeurigheid niet kan worden bereikt.
Aanvullende upgrades voor verbeterde prestaties:
Bij het upgraden naarkogelomloopspindels met hoge-precisieTegelijkertijd moeten flexibele koppelingen en precisiesteunlagers worden geüpgraded om te voorkomen dat de onvoldoende nauwkeurigheid van andere componenten de schroefprestaties in gevaar brengt. Eén machine vertoonde een minimale nauwkeurigheidsverbetering na alleen een schroefupgrade; na het upgraden van koppelingen en lagers verbeterde de nauwkeurigheid van ±0,03 mm naar ±0,015 mm.
Optimaliseer de CNC-systeemparameters door de pitchfoutcompensatie en servo-instellingen opnieuw te kalibreren, zodat het systeem nauwkeurig op de -precieze schroef aansluit.
Conclusie: hoge-precieze kogelomloopspindels-de belangrijkste ondersteuning voor de nauwkeurigheid van lasersnijders
Veel voorkomende misvattingen onder ondernemingen zijn onder meer:"in de overtuiging dat het upgraden naar hoog-precieze kogelomloopspindels alleen al de nauwkeurigheid verbetert, terwijl installatie, foutopsporing en systeemintegratie worden verwaarloosd"; "blind streven naar ultra-hoge precisiekwaliteiten, wat leidt tot kostenverspilling"; en "routinematig onderhoud over het hoofd zien, waardoor de nauwkeurigheid snel afneemt." Deze maken niet volledig gebruik van de voordelen van hoge-precisieschroeven. In werkelijkheid maakt het volgen van een gesloten-loopproces-het definiëren van vereisten voor snijprecisie → het selecteren van de juiste hoge-kogelomloopspindel → het zorgen voor de juiste installatie en foutopsporing → het implementeren van regelmatig onderhoud → het optimaliseren van systeemparameters- aanzienlijke precisieverbeteringen tegen redelijke kosten.
Als u problemen ondervindt bij het verbeteren van de nauwkeurigheid van de lasersnijder of het selecteren van hoge- precisie kogelomloopspindels, volgt u deze volgorde:Definieer eerst de vereisten voor de snijprecisie → Bepaal het freestype en de bedrijfsomstandigheden → Zorg dat de nauwkeurigheid en parameters van de kogelomloopspindel overeenkomen → Installeer, debug en optimaliseer het systeem. Geef voor algemene verwerking prioriteit aan klasse C7; voor precisieverwerking kiest u C2-kwaliteit; voor ultra-zeer nauwkeurige verwerking selecteert u klasse C5. Voor een snelle beoordeling van de effectiviteit van de upgrade geeft u uw "huidige snijmachinemodel, bestaande snijprecisie en doelprecisie" op om een nauwkeurig upgradevoorstel te ontvangen. Onthoud: de sleutel tot het verbeteren van de lasersnijprecisie met hoog-nauwkeurige kogelomloopspindels ligt in 'precieze afstemming + wetenschappelijke installatie en onderhoud'. Alleen door volledig gebruik te maken van de precisievoordelen van de kogelomloopspindel kunt u efficiënt en uiterst nauwkeurig lasersnijden realiseren en de concurrentiepositie van uw producten verbeteren.
