Productinformatie

Rn vierkante precisieborgmoeren zijn vervaardigd uit 42CrMo-gelegeerd staal, compatibel met draad van klasse 12.9 met hoge- sterkte, en bieden slagvastheid en slijtvastheid; Het vierkante lichaam vergemakkelijkt de installatie en het vastklemmen, terwijl het geïntegreerde koperen borgelement (optimaal gehoekt ten opzichte van de schroefdraad) vervorming van de moer als gevolg van axiale belastingen op het schroefdraadoppervlak voorkomt. Precisieproductie garandeert een hoge schroefdraadnauwkeurigheid, en de isocentrische vergrendeling compenseert afwijkingen in de asinstallatie. Behoudt de precisie, zelfs na herhaalde demontage, geschikt voor precisietransmissieapparatuur zoals CNC-draaibanken en servomotoren, maar ook voor toepassingen die regelmatig onderhoud vereisen. Jiesheng biedt een uitgebreid assortiment borgmoeren om aan uw automatiseringsvereisten te voldoen, waaronder axiale borgmoeren, radiale borgmoeren, tand-borgmoeren en hydraulische borgmoeren, geschikt voor diverse toepassingen.

Kernvoordelen van RN vierkante zelfborgende moer

De efficiëntie van de montage is met 40% toegenomen: er zijn geen spiebaan en borgring vereist, installatie zonder gereedschap- wordt gerealiseerd door de ingebouwde- radiale bevestiging van het koperen blok + draadvoorspanning, en het sterktebehoud van de as bereikt meer dan 90% (30% van de traditionele oplossing vanwege het krachtverlies bij het machinaal bewerken van de spiebaan).

Positioneringsnauwkeurigheid op micron-niveau: interne schroefdraden en eindvlakken worden in één proces gevormd om een loodrechtheid van minder dan of gelijk aan 0,003 mm/100 mm te garanderen, en de radiale slingering wordt binnen 0,005 mm geregeld, wat voldoet aan de behoeften van precisiescenario's, zoals spindels van CNC-bewerkingsmachines (10.000 tpm hoge- snelheidswerking).

Uitstekende dynamische anti{0}}loslatingsprestaties: elastische compensatiespleet van messing blok + gefosfateerde schroefdraad (wrijvingsstabiliteitscoëfficiënt van 0,12), in de trillingsomgeving van 20-2000 Hz met een verzwakkingssnelheid bij loskoppel van <5%, is de trillingsweerstand van de traditionele veerringen drie keer zo groot.

Onderhoudsvrij-vrij: 42CrMo hoge- ontlaatbehandeling van staal met hoge sterkte (treksterkte groter dan of gelijk aan 1000 MPa), fosfaatoppervlakteroest-resistente slijtage-resistent, nauwkeurig retentiepercentage van 95% na 1000 keer demonteren, de levensduur van meer dan 8.000 uur (slechts 5.000 uur bij traditioneel noten).

Alle-aanpasbaarheid aan scènes: modellen van aluminiumlegering voor halfgeleider-cleanrooms (klasse 100), temperatuur-bestendig type zijn bestand tegen 300 graden hoge temperaturen, worden veel gebruikt in luchtvaartmotoren, industriële robotgewrichten en andere zware werkomstandigheden.

Productnaam	Borgmoeren van het type RN
Materiaal	42CrMo
Draadprecisie	IOS6H
Serie	RN-type
Minimale bestelling	50 件
Hardheid	28 graden -32 graden
Verticale nauwkeurigheid	0,005MM
Functies	Duurzaam, corrosie-bestendig, eenvoudig te installeren, uitwisselbaar.
Verpakking	1. Plastic zak met doos of houten kist. 2. Volgens de eis van de klant.
Vervoer	Door zee/lucht/koeriersdienst.

Specificatieparameters

RN-type precisieborgmoeren Productparameters

Model	Maat
Model	M	m	D	d	h	L	T
RN5	M5*0.5	M3*1	13	9	5	2.7	11
RN6	M6*0.75	M3*1	14.5	10	5.5	2.7	12
RN8	M8*1.0	M3*1	16	13	7	4.5	14
RN10	M10*1.0	M4*1	19	15	8	4.5	16
RN12	M12*1.0	M4*1	22	17	8	4.5	18
RN15	M15*1.0	M4*1	25	21	8	4.5	22
RN17	M17*1.0	M5*2	30	23	11	6.5	24
RN20	M20*1.0	M5*2	35	28	11	7	30
RN25	M25*1.5	M5*2	42	34	13	7.5	35
RN30	M30*1.5	M6*2	48	39	14	8	40
RN35	M35*1.5	M8*2	60	46	20	12	50
RN40	M40*1.5	M8*2	62	46	22	12	50

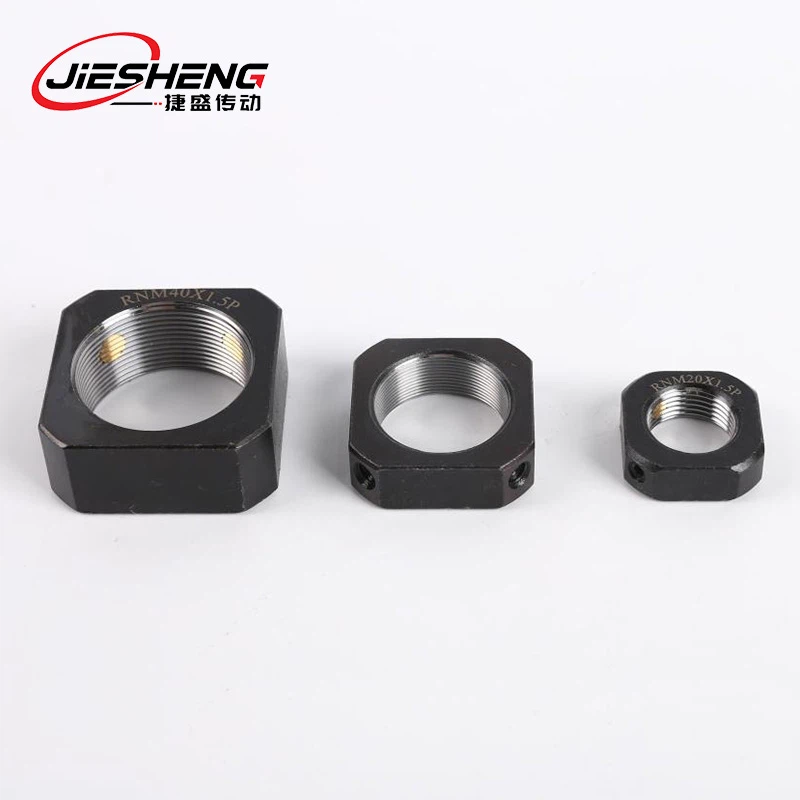

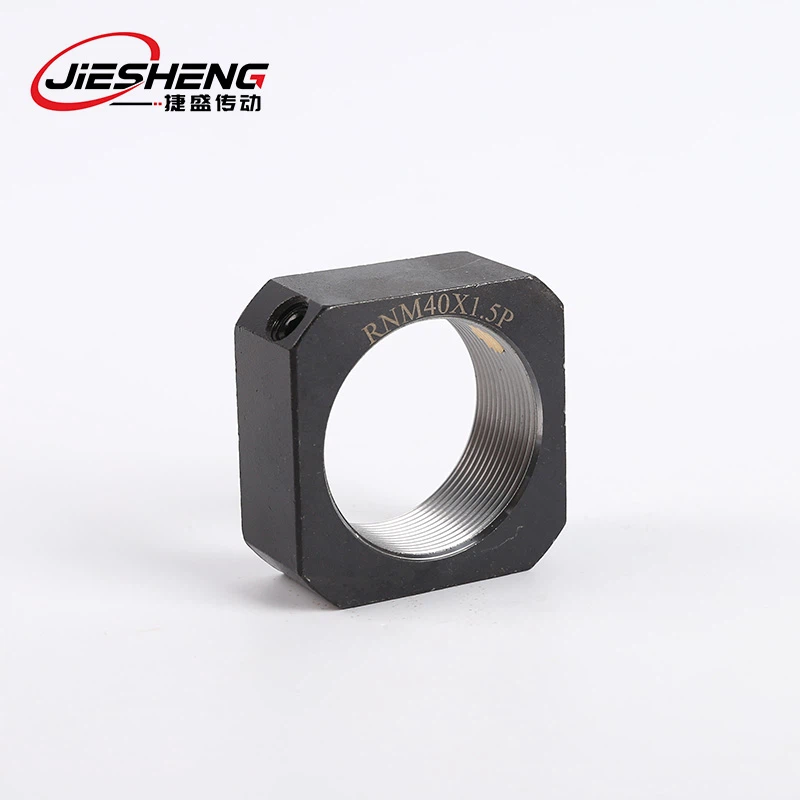

Productweergave

Toepassingsscenario's

Toepassingen van precisieborgmoeren

Sector precisiewerktuigmachines

Compatibel met kogelomloopspindels van CNC-draaibanken en verticale bewerkingscentra. 42CrMo-slijtvaste-legering + klasse 12.9 hoge-sterktebelasting-draagvermogen. Het vierkante profiel vergemakkelijkt de installatie en levert tegelijkertijd hoge precisie om bewerkingsfouten te beperken.

Servoaandrijfsystemen

Wordt gebruikt voor het vastzetten van de aseinden van servo-/stappenmotoren. Koperen vergrendelingscomponenten voorkomen vervorming en zorgen voor een betrouwbare krachtoverbrenging voor transportrollen en aandrijfrollen in geautomatiseerde productielijnen.

Sector automatiseringsapparatuur

Geschikt voor robotarmgewrichten en precisietransportmechanismen. Op gelijke afstand van elkaar geplaatste componenten compenseren een verkeerde uitlijning van de as, waardoor de nauwkeurigheid en het onderhoudsgemak behouden blijven, zelfs na herhaalde demontage.

Precisie-instrumentenindustrie

Compatibel met coördinatenmeetmachines en chirurgische robots. Vervormingsbestendig-met nauwkeurigheid op micrometer-niveau, en voldoet aan de vereisten voor operationele betrouwbaarheid en meetnauwkeurigheid.

Ondersteuningsapparatuur voor de lucht- en ruimtevaart

Gebruikt in UAV-motorassen voor vluchtcontrole en transmissiesamenstellen voor grondinspectie in de luchtvaart.. 42CrMo-slagvastheid + hoge schroefdraadprecisie zorgen voor een stabiele werking in omgevingen met hoge- hoogten/vibraties.

Elektronische halfgeleiderapparatuur

Geschikt voor robotarm-asuiteinden voor waferoverdracht en hulptransmissiecomponenten voor halfgeleiderlithografie. Vervormingsweerstand en precisie-eigenschappen voldoen aan de vereisten voor transmissie op micrometer-niveau en lage- verliezen.

Uitgebreide inspectie vóór-levering

Proefartikelen

Inspectie van materiaal en uiterlijk: Bevestig dat het hoofdgedeelte is vervaardigd uit 42CrMo-legeringsmateriaal (begeleid door een materiaaltestrapport), met oppervlakken die vrij zijn van krassen, corrosie of scheuren, en vierkante randen die geen vervorming vertonen;

Draadprecisie-inspectie: Controleer de schroefdraadafmetingen en profielnauwkeurigheid met behulp van gespecialiseerde draadmeters en micrometers van 12,9-kwaliteit. Zorg ervoor dat er geen gebroken of verkeerd uitgelijnde schroefdraden zijn, waarbij de spoedafwijking voldoet aan de precisienormen.

Verificatie van afmetingen van vierkante structuur: Meet de lengte en dikte van de zijkant van het vierkante lichaam met behulp van digitale schuifmaat. Houd de maattolerantie binnen ±0,02 mm aan om installatiecompatibiliteit te garanderen.

Inspectie van koperen borgelementen: Controleer de positie en hoek van de interne koperen borgelementen (conform de ontwerpspecificaties), waarbij u ervoor zorgt dat er geen losheid of vervorming is. Voer compressietests uit om de elasticiteit van kopercomponenten en vergrendelingsfeedback te beoordelen.

Precisietests: meet de concentriciteit en vlakheid met meetklokken. Simuleer drie vergrendelings-ontgrendelingscycli om de schroefdraadprecisie en kopervergrendelingsstabiliteit te valideren.

Validatie van koppel en belasting: Test het borgkoppel volgens de normen (conform de productspecificaties), waarbij wordt verzekerd dat er geen gestripte schroefdraden zijn en dat er voldoende axiale belastingscapaciteit is.

Documentverificatie: Inclusief kwaliteitsinspectierapporten, draadinspectierapporten en materiaalcertificaten om volledige en traceerbare gegevens te garanderen.

Aanbevelingen voor inkoop

Selecteer conforme leveranciers

Geef prioriteit aan leveranciers die beschikken over gespecialiseerde testmogelijkheden voor 42CrMo-staal en die over een ISO 9001- (of ANSI/DIN)-certificering beschikken. Ze moeten materiaalsamenstellingsrapporten en draadinspectieprotocollen verstrekken om naleving van de klasse 12.9-normen en internationale maatspecificaties te garanderen.
Verbeterde kwaliteitsverificatie

Voorafgaand aan bulkbestellingen zijn uitgebreide kwaliteitsinspectierapporten voor de eerste monsters vereist. Controleer de elasticiteit van de kopercomponenten, de nauwkeurigheid van de schroefdraad na drie montage-/demontagecycli (geen degradatie) en het behoud van de belasting Groter dan of gelijk aan 98% om de risico's van niet-naleving van parameters- te beperken.
Gedefinieerde levering en after-sales-

Breng leveringscycli tot stand op basis van productieschema's (inclusief internationale logistiek + 1-2 dagen voor bemonstering). Spreek een after-sales responstijd van 48-uur en internationale retour-/omruilprocedures af om productieonderbrekingen te voorkomen.
Controleer de compatibiliteit door middel van een proefmontage

Voor initiële samenwerkingen of bulkbestellingen kunt u 50-100 eenheden aanschaffen voor proefmontage met apparatuur uit het buitenland (bijvoorbeeld CNC-draaibanken met ANSI/DIN-specificatie). Controleer de compatibiliteit van de installatie en de operationele stabiliteit voordat u bulkbestellingen plaatst.

Veelgestelde vragen

Voor welke maten bouten zijn deze moeren geschikt en wat is de maatcompatibiliteit?

A: RN vierkante precisieborgmoeren zijn verkrijgbaar in een breed scala aan specificaties, waaronder M4 - M50 metrische maten, die kunnen worden aangepast aan de overeenkomstige standaard- bouten om te voldoen aan de verschillende behoeften van miniatuurapparatuur tot grootschalige- machines. Het zeer-precieze ontwerp van de interne schroefdraad zorgt voor een goede schroefdraadpassing en compatibiliteit met bouten van dezelfde maat, waardoor een solide verbinding wordt gegarandeerd.

Hoe lang is de gemiddelde levertijd voor bulkaankopen van RNzelfborgende moeren? Ondersteunt het versnelde bestellingen?

A: Wanneer de voorraad van reguliere modellen voldoende is, kunnen de producten binnen 3-5 werkdagen verzonden worden; voor speciale specificaties of bestellingen op maat bedraagt de levertijd ongeveer 15-20 werkdagen. Voor dringende vereisten hebben we een groen kanaal, prioriteitsplanning, de snelste levering van 7 werkdagen.

Kunnen RN Precision Lock Nuts worden aangepast voor niet-standaard asdiameters? Hoe lang is de doorlooptijd?

A: We ondersteunen niet-standaardaanpassingen met een minimale bestelhoeveelheid van 50 stuks, die kunnen worden aangepast op basis van de tolerantie van de asdiameter (±0,01 mm), speciale materialen en vereisten voor oppervlaktebehandeling, met een bemonsteringsperiode van 10 werkdagen en massaproductie van 20 werkdagen.
